تفاصيل المنتج:
|
| زاوية الرؤية: | 89/89/89/89 (نموذجي) (CR≥10) | بحجم: | 18.5 بوصة |
|---|---|---|---|
| وقت الاستجابة: | 9 (Typ.) (G to G) مللي ثانية | مقابلة: | 3000: 1 (نموذجي) |
| نوع الواجهة: | 30 دبابيس LVDS (1 ch ، 8 بت) | توريد الجهد: | 5.0 فولت (نموذجي) |
| تسليط الضوء: | 30 دبابيس لوحة IPS LCD,لوحة LVDS IPS LCD,شاشة 1366 * 768 IPS LCD |
||
نظرة عامة

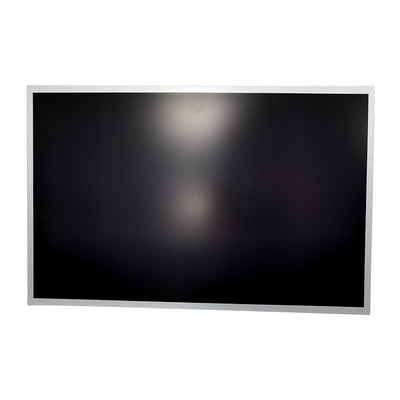

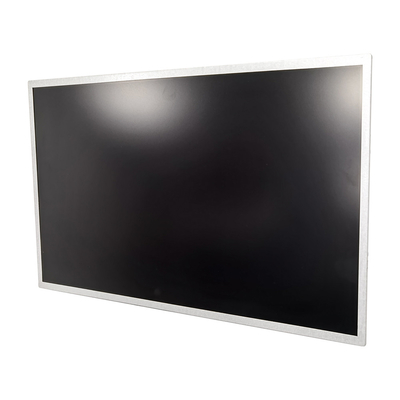

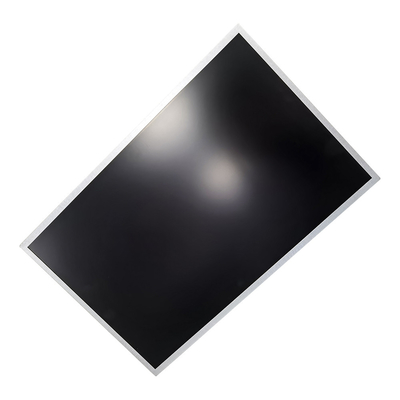

CJV185BJ1-LE1 عبارة عن وحدة عرض كريستال سائل TFT مقاس 18.5 بوصة مع وحدة إضاءة خلفية WLED و 30 سنًا 1ch-LVDS
واجهه المستخدم.تدعم هذه الوحدة تنسيق 1366 x 768 HDTV ويمكنها عرض ما يصل إلى 16.7 مليون لون (8 بت).ال
وحدة محول الإضاءة الخلفية ليست مدمجة.
الميزات
؟سطوع عالي (250 شمعة)
؟نسبة تباين عالية (3000؟ 1)
؟وقت استجابة سريع (رمادي إلى رمادي بمتوسط 9.0 مللي ثانية)
؟تشبع اللون عالي (NTSC 72٪)
؟دقة HDTV (1366 × 768 بكسل) ، تنسيق HDTV حقيقي
؟وضع DE (تمكين البيانات) فقط
؟واجهة LVDS (إشارات تفاضلية منخفضة الجهد)
؟وقت استجابة محسن لمعدل إطارات 60 هرتز
؟زاوية عرض فائقة الاتساع: تقنية Super MVA
؟بنفايات الامتثال.
المواصفات العامة
|
العنصر |
تخصيص |
وحدة |
|
منطقة نشطة |
409.8 (أفقي) × 230.4 (رأسي) |
مم |
|
منطقة افتتاح الحافة |
413.4 (أفقي) × 234.0 (رأسي) |
مم |
|
عنصر السائق |
مصفوفة نشطة TFT |
|
|
رقم البكسل |
1366x RGBx 768 |
بكسل |
|
مسافة البكسل (بكسل فرعي) |
0.1 (أفقي) × 0.3 (رأسي) |
مم |
|
ترتيب البكسل |
شريط عمودي RGB |
|
|
استهلاك الطاقة |
14.89 واط (الحد الأقصى) [الخلية 4.89 واط (الحد الأقصى) + BLU 10.00 واط (المحور) |
واط |
|
ألوان العرض |
16.7 مليون |
اللون |
|
عرض وضع العملية |
وضع الإرسال / عادة أسود |
|
|
المعالجة السطحية |
طلاء مضاد للتوهج (ضباب 1.0٪) ، طلاء صلب (3 ساعات) |
المواصفات الميكانيكية
| العنصر | دقيقة. | النوع. | الأعلى. | وحدة | |
| حجم الوحدة | أفقي (H) | 429.87 | 430.37 | 430.87 | مم |
| عمودي (V) | 254.1 | 254.6 | 255.1 | مم | |
| العمق (د) | 9.5 | 10.5 | 11.5 | مم | |
| وزن | 1170 | 1230 | 1290 | ز | |
التصنيفات المطلقة للبيئة
| العنصر | رمز | قيمة | وحدة | |
| دقيقة. | الأعلى. | |||
| درجة حرارة التخزين | TST | -20 | 60 | ج |
| perating درجة الحرارة المحيطة | أعلى | 0 | 50 | كمبيوتر |
| الصدمة (غير قيد التشغيل) | سنوب | 50 | جي | |
| الاهتزاز (أثناء عدم التشغيل) | VNOP | 1 | جي | |
ملاحظة (1) يظهر نطاق درجة الحرارة والرطوبة النسبية في الشكل أدناه.
(أ) 90٪ RH كحد أقصى.(تا؟ 40 درجة مئوية).
(ب) يجب أن تكون درجة حرارة المصباح الرطب 39 درجة مئوية كحد أقصى.(تا> 40 درجة مئوية).
(ج) لا يوجد تكثيف.
ملحوظة (2) تعتمد درجة حرارة التشغيل القصوى على ظروف الاختبار لدرجة حرارة السطح
مساحة العرض أقل من أو تساوي 65 درجة مئوية مع وحدة LCD وحدها في غرفة يتم التحكم في درجة حرارتها.
يجب مراعاة الإدارة الحرارية في تصميم المنتج النهائي لمنع درجة حرارة السطح
من زيادة درجة حرارة الشاشة عن 65 درجة مئوية.قد يتدهور نطاق درجة حرارة التشغيل في حالة
الإدارة الحرارية غير السليمة في تصميم المنتج النهائي.
ملاحظة (3) 11 مللي ثانية ، نصف موجة جيبية ، مرة واحدة لـ ± X ، ± Y ، ± Z.
ملاحظة (4) 10 ~ 200 هرتز ، 30 دقيقة ، مرة واحدة لكل X ، Y ، Z.
ملاحظة (5) عند اختبار الاهتزاز والصدمات ، يجب أن تكون أداة تثبيت الوحدة صلبة وصلبة بدرجة كافية بحيث
لن يتم ثني الوحدة أو ثنيها بواسطة الوحدة.
إعداد القياس:
يجب تثبيت وحدة LCD عند درجة حرارة معينة لمدة ساعة واحدة لتجنب حدوث فجوة
تغير درجة الحرارة أثناء القياس.من أجل تثبيت الإنارة ، القياس
يجب تنفيذه بعد الإضاءة الخلفية لمدة ساعة في غرفة خالية من الرياح.
