تفاصيل المنتج:
|
| اسم المنتج: | لوحة TFT LCD | بحجم: | 17 بوصة |
|---|---|---|---|
| ابعاد متزنة: | 5: 4 | نقطة الملعب: | 0.088 × 0.264 (أفقي × رأسي) |
| زاوية الرؤية (v / h): | 85/85/80/80 (نموذجي) (CR≥10) | توريد الجهد: | 5.0 فولت (نموذجي) |
| الملعب دبوس: | 1.0 ملم | ||
| تسليط الضوء: | شاشة TFT LCD مزدوجة القناة 1024,وشاشة LVDS LCD مقاس 17 بوصة,ولوحة TFT LCD 30 دبابيس |
||
وصف عام

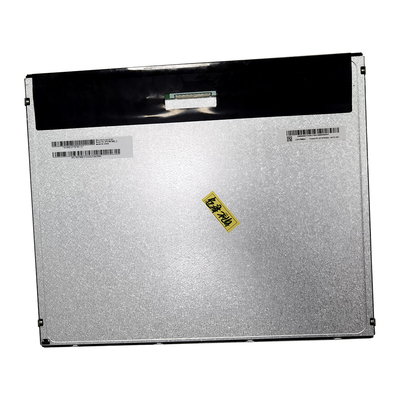

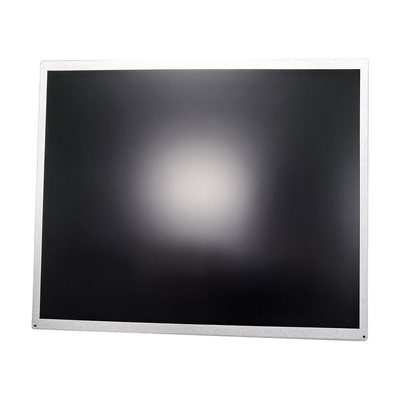

تنطبق هذه المواصفات على وحدة شاشة ملونة a-Si TFT-LCD عريضة مقاس 17 بوصة CJM170ETN01.1.ال
تدعم الشاشة تنسيق الشاشة SXGA + (1280 (H) x 1024 (V)) و 16.7 مليون لون (RGB 6 بت +
مرحبا- FRC البيانات).واجهة الإدخال عبارة عن قناة مزدوجة LVDS ولا تحتوي هذه الوحدة على ملف
لوحة سائق للإضاءة الخلفية.
خصائص العرض
العناصر التالية هي ملخص الخصائص على الجدول تحت شرط 25 درجة:
| أغراض | وحدة | تحديد |
| قطري الشاشة | [مم] | 432 (17.0 بوصة) |
| منطقة نشطة | [مم] | 337.920 (أفقي) × 270.336 (رأسي) |
| بكسل Hx V. | 1280 × 3 (رغب) × 1024 | |
| مساحة وحدة الصورة | [مم] | 0.264 (لكل ثالوث) × 0.264 |
| ترتيب البكسل | شريط عمودي RGB | |
| وضع العرض | عادة أبيض | |
| الإضاءة البيضاء (الوسط) | [cd / m2] | 250 (نموذجي) |
| نسبة التباين | 1000∶1 (نموذجي) | |
| وقت الاستجابة | [مللي ثانية] | 5 (النوع ، تشغيل / إيقاف) |
|
استهلاك الطاقة (وحدة LCD + وحدة إضاءة خلفية) |
[واط] |
9.91 (نموذجي) وحدة LCD: PDD (النوع) = 3 @ نمط أسود ، Fv = 60 هرتز وحدة الإضاءة الخلفية: PBLU (النوع) = 6.91 @ ls = 60mA |
| وزن | [جرامات] | 1273 (نموذجي) |
| البعد المخطط | [مم] | 358.5 (أفقي) × 296.5 (رأسي) × 10.3 (عمق) (نموذجي) |
| الواجهة الكهربائية | ثنائي القناة LVDS | |
| دعم اللون | 16.7 مليون لون (RGB 6 بت + بيانات Hi-FRC) | |
| المعالجة السطحية | نوع مضاد للوهج ، صلابة 3H | |
|
نطاق درجة حرارة التشغيل التخزين (الشحن) |
[درجة مئوية] [درجة مئوية] |
من 0 إلى +50 -20 إلى +60 |
| بنفايات الامتثال | بنفايات الامتثال | |
| الامتثال TCO | الامتثال TCO6.0 |
قد يحدث تلف دائم في حالة تجاوز الحد الأقصى التالي.
| رمز | وصف | دقيقة | الأعلى | وحدة | ملاحظة |
| VDD |
مزود الطاقة مساهمة الجهد |
GND-0.3 | 6.0 | [فولت] | تا = 25 ℃ |
حالة التشغيل الموصى بها
| رمز | وصف | دقيقة | نعم | الأعلى | وحدة | ملاحظة |
| VDD | جهد الإدخال | 4.5 | 5 | 5.5 | [فولت] | |
| الاتصال الدولي المباشر | تيار الإدخال (RMs) | 0.6 | 0.72 | [أ] | VDD = 5.0 فولت ، نمط أسود ، Fv = 60 هرتز | |
| 0.72 | 0.87 | [أ] | VDD = 5.0 فولت ، نمط أسود ، Fv = 75 هرتز | |||
| PDD | استهلاك طاقة VDD | 3 | 3.6 | [واط] | VDD = 5.0 فولت ، نمط أسود ، Fv = 60 هرتز | |
| 3.6 | 4.32 | [واط] | VDD = 5.0 فولت ، نمط أسود ، Fv = 75 هرتز | |||
| اندفع | تدفق الحالية | 3 | [أ] | Mote 3-1 | ||
| VDDrp | الجهد المسموح به VDDRipple | 500 | م | VDD = 5.0 فولت ، نمط أسود ، Fv = 75 هرتز |
