تفاصيل المنتج:
|
| اسم المنتج: | لوحة TFT LCD | عرض الحجم: | 10.1 بوصة |
|---|---|---|---|
| زاوية الرؤية (v / h): | 80/80/80/80 (نموذجي) (CR≥10) | مقابلة: | 500: 1 (نموذجي) |
| الإنارة (شمعة / م 2): | 400 (نموذجي) | جهد الإدخال الاسمي VDD: | جهد الإدخال الاسمي VDD |
| التخزين RH:: | -20 ~ 60 درجة مئوية | التشغيل RH:: | 0 ~ 50 درجة مئوية |
| زمن الاستجابة (ارتفاع / هبوط): | 30 (Typ.) (Tr + Td) مللي ثانية | ||
| تسليط الضوء: | 1280x800 TFT LCD,لوحة TFT LCD طبية,10.1 '' LVDS Display Panel |
||
وصف عام

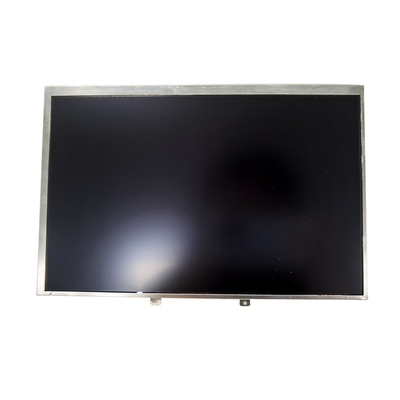

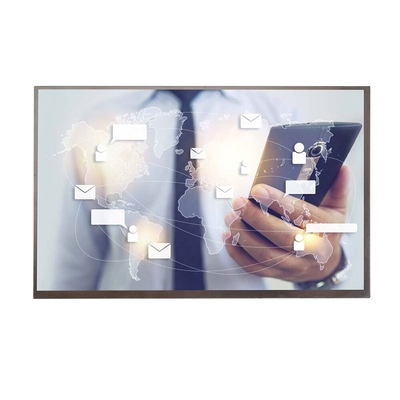

CJLTN101AL01 عبارة عن شاشة عرض بلورية سائلة TFT (ترانزستور بغشاء رفيع) ذات مصفوفة نشطة ملونة
(LCD) التي تستخدم السيليكون غير المتبلور TFT كأجهزة تبديل.
يتكون هذا النموذج من لوحة TFT LCD ودائرة تشغيل ووحدة إضاءة خلفية.
تبلغ دقة الشاشة 10.1 بوصة 1280 × 800 بكسل ويمكنها عرض ما يصل إلى 16777216 لونًا.
6 اتجاه الساعة هو زاوية الرؤية المثلى.
التطبيقات
• كمبيوتر محمول
• إذا لم يكن استخدام هذا المنتج لتطبيقات الكمبيوتر الشخصي ، ولكن للآخرين ، فيرجى الاتصال بـ SEC
ميزات المعلومات العامة
• نسبة تباين عالية
• دقة WXGA (1280 × 800 بكسل)
• استهلاك منخفض للطاقة
• ردفعل سريع
• وضع DE (تمكين البيانات) فقط
• واجهة 3.3V LVDS
• منتج صديق للبيئة (متوافق مع RoHS)
التطبيقات
• كمبيوتر محمول
• إذا لم يكن استخدام هذا المنتج لتطبيقات الكمبيوتر الشخصي ، ولكن للآخرين ، فيرجى الاتصال بـ SEC
معلومات عامة
|
العنصر |
تخصيص |
وحدة |
ملحوظة |
|
منطقة العرض |
216.96 (أفقي) × 135.60 (رأسي) (10.1 (قطري) |
مم |
|
|
عنصر السائق |
مصفوفة نشطة a-Si TFT |
|
|
|
عرض الألوان |
16،777،216 |
الألوان |
6 بت + FRC |
|
عدد البكسل |
1280 × 800 |
بكسل |
|
|
ترتيب البكسل |
شريط عمودي RGB |
|
|
|
مساحة وحدة الصورة |
0.1695 (أفقي) × 0.1695 (رأسي) |
مم |
TYP |
|
وضع العرض |
عادة الأسود ، وضع PLS |
|
|
|
المعالجة السطحية |
وهج |
|
|
المعدلات البيئية المطلقة
|
العنصر |
رمز |
دقيقة. |
الأعلى. |
وحدة |
ملحوظة |
|
التخزين المعتدل |
TSTG |
-20 |
60 |
ج |
-1 |
|
perating معتدل (درجة حرارة سطح الزجاج) |
إلى PR |
0 |
50 |
ج |
-1 |
|
الصدمة (غير عاملة) |
سنوب |
|
240 |
جي |
(2) ، (4) |
|
الاهتزاز (أثناء عدم التشغيل) |
فنوب |
|
2.41 |
جي |
(3) ، (4) |
وحدة إضاءة خلفية
|
العنصر |
رمز |
دقيقة. |
النوع. |
الأعلى. |
وحدة |
ملحوظة |
|
الصمام الحالي إلى الأمام |
إذا |
|
23 |
|
أماه |
|
|
الجهد الأمامي LED |
VF |
2.8 |
2.9 |
3 |
الخامس |
|
|
الصمام صفيف الجهد |
نائب الرئيس |
|
17.4 |
|
الخامس |
VFX 6LEDs |
|
استهلاك الطاقة |
ص |
|
2.4 |
2.5 |
دبليو |
IFXVFX 36LEDs |
|
perating Life TimeOI |
هر |
10000 |
|
|
ساعة |
-1 |
خاصية LVDS AC
|
تيم |
رمز |
دقيقة. |
نعم |
ماجستير 入 |
n1 |
|
|
|
تردد ساعة الإدخال LVDS |
FcuK_ LVDs |
20 |
|
ص 0 |
ر ح |
|
|
|
هامش السيخ RIN |
بوم هرتز Fcuy Lvos265 ميجا هرتز |
RSKM |
400 |
|
* ... |
|
8 |
|
65 ميجا هرتز |
-o00 |
|
س ... |
|
8 |
||
|
تعديل تردد إدخال LVDS أثناء SSCG |
FcLK_MoD |
|
|
... |
ل |
|
|
|
أقصى انحراف لساعة إدخال LVDS خلال SSCG |
FcLK_DEv |
|
|
- |
ج |
|
|
رسم
تفاصيل
وحدة TFT LCD
