تفاصيل المنتج:
|
| حجم الشاشة: | 21.5 بوصة | زاوية الرؤية: | 89/89/89/89 (نموذجي) (CR≥10) |
|---|---|---|---|
| معدل التحديث: | 60 هرتز | نظام الإشارات: | LVDS (قناتان ، 8 بت) ، طرفي ، 30 دبابيس |
| جهد الإدخال الاسمي: | جهد الإدخال الاسمي | نوع الإضاءة الخلفية: | 15S4P WLED ، 30 ألف ساعة |
| تسليط الضوء: | 250 Nit TFT LCD Panel,21.5 Inch TFT LCD Panel,30 Pins TFT IPS Display |
||
وصف عام

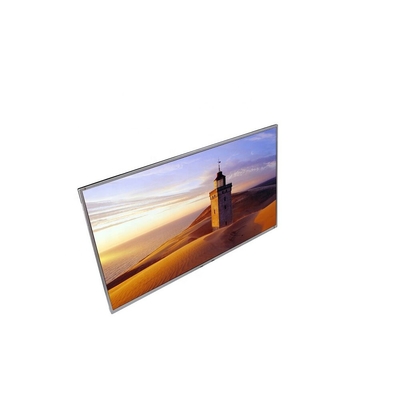

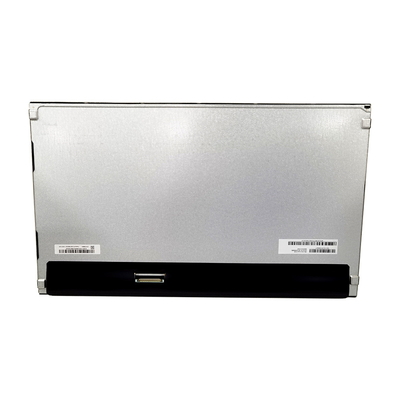

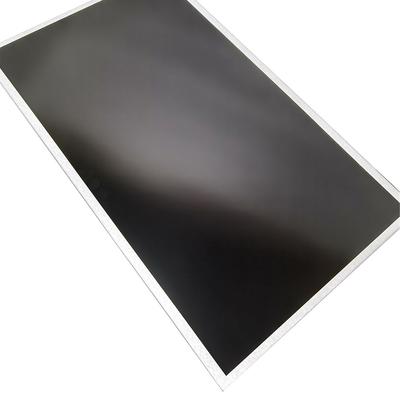

تنطبق هذه المواصفات على الوحدة النمطية T215HVN01.1 الملونة a-Si TFT-LCD الملونة بعرض 21.5 بوصة.
تدعم الشاشة تنسيق الشاشة Full HD - 1920 (H) x 1080 (V) و 16.7 مليون لون (8 بت RGB
إدخال بيانات ).واجهة الإدخال هي ثنائية القناة LVDS ولا تحتوي هذه الوحدة على برنامج تشغيل
مجلس للإضاءة الخلفية.
تحديد
| أغراض | وحدة | تحديد |
| قطري الشاشة | [مم] | 546.86 (21.53 بوصة) |
| منطقة نشطة | [مم] | 476.64 (أفقي) × 268.11 (رأسي) |
| البكسل H x V | 1920 (× 3) × 1080 | |
| مساحة وحدة الصورة | [أم] | 248.25 (لكل ثالوث) x248.25 |
| ترتيب البكسل | RGB: شريط عمودي | |
| وضع العرض | وضع VA ، أسود بشكل طبيعي | |
| الإضاءة البيضاء (الوسط) | [cd / m2] | 250 (نموذجي) |
| نسبة التباين | 3000 نموذج) | |
| وقت الاستجابة | [مللي ثانية] | 18 مللي ثانية (النوع ، تشغيل / إيقاف) |
|
استهلاك الطاقة (وحدة LCD + وحدة إضاءة خلفية) |
[واط] |
15.2 النوع) وحدة LCD ∶PDD (النوع) = 3.1 @ كل النمط الأبيض ، Fv-60Hz وحدة الإضاءة الخلفية: PBLU (النوع) = 12.1@Is=65mA |
| وزن | [جرامات] | 1670 |
| البعد المخطط | [مم] | 495.6 (أفقي) × 292.2 (رأسي) × 10.6 (عمق) |
| الواجهة الكهربائية | قناة مزدوجة LVDS ، إدخال بيانات RGB 8 بت | |
| دعم اللون | 16.7 مليون لون | |
| المعالجة السطحية | مضاد للتوهج ، 3H | |
|
نطاق درجة حرارة التشغيل التخزين (الشحن) |
[س ج] [س ج] |
من 0 إلى +50 -20 إلى +60 |
| بنفايات الامتثال | بنفايات الامتثال | |
| الامتثال TCO | الامتثال TCO 6.0 |
قد يحدث تلف دائم في حالة تجاوز الحد الأقصى التالي
| وصف | دقيقة. | الأعلى. | وحدة | ملاحظة |
| perating درجة الحرارة | 0 | 50 | كمبيوتر] | الملاحظة 2-1 |
| درجة حرارة سطح الزجاج (عملية) | 0 | 65 | ريو | ملاحظة 2-1 وظيفة الحكم فقط |
| الرطوبة | 5 | 90 | [٪ RH] | الملاحظة 2-1 |
| درجة حرارة التخزين | -20 | 60 | كمبيوتر] | |
| رطوبة التخزين | 5 | 90 | T٪ RH] |
حالة التشغيل الموصى بها
| رمز | وصف | دقيقة | نوع | الأعلى | وحدة | ملاحظة |
| VDD | جهد إدخال التيار الكهربائي | 4.5 | 5 | 5.5 | [فولت] | |
| الاتصال الدولي المباشر | تيار إدخال مصدر الطاقة (RMs) | 0.62 | 0.74 | [أ] | VDD = 5.0 فولت ، نمط أسود ، Fv = 6OHz | |
| 0.7 | 0.84 | [أ] | VDD = 5.0 فولت ، نمط أسود ، Fv = 75 هرتز | |||
| PDD | استهلاك طاقة VDD | 3.1 | 3.7 | [واط] | VDD = 5.0 فولت ، نمط أسود ، Fv = 60 هرتز | |
| 3.5 | 4.2 | واط] | VDD = 5.0 فولت ، نمط أسود ، Fv = 75 هرتز | |||
| اندفع | تدفق الحالية | 3 | [أ] | الملاحظة 3-1 | ||
| VDDrp | جهد تموج VDD المسموح به | 500 | [بالسيارات] | VDD = 5.0 فولت ، نمط أسود ، Fv = 75 هرتز |
يوضح ما يلي مخطط كتلة وحدة TFT-LCD الملونة مقاس 21.5 بوصة.
