تفاصيل المنتج:
|
| لمس. اتصال. صلة: | شاشة تعمل باللمس مقاوم | الأسلاك: | 4/5 أسلاك |
|---|---|---|---|
| عازلة: | > 20MΩ / 25V (تيار مستمر) | متانة: | > 35 مليون لمسة |
| انتقال الضوء: | 82٪ | مصدر التيار: | DC5V |
| إجابة: | <15 مللي ثانية | حسب الطلب: | يدعم |
| تسليط الضوء: | لوحة لمس 4 أسلاك مقاومة,لوحة لمس بأربعة أسلاك 22 بوصة,35 مليون لوحة تعمل باللمس بـ 5 أسلاك |
||
تقنية شاشة اللمس المقاومة
تتكون تقنية شاشة اللمس المقاومة من لوح زجاجي أو أكريليك مطلي بطبقات موصلة للكهرباء ومقاومة.يتم فصل الطبقات الرقيقة بنقاط فاصلة غير مرئية.عند التشغيل ، يتحرك تيار كهربائي عبر الشاشة.عندما يتم الضغط على الشاشة ، يتم ضغط الطبقات معًا ، مما يتسبب في حدوث تغيير في التيار الكهربائي ويتم تسجيل لمسة.
على الرغم من أن الوضوح أقل مما هو عليه مع أنواع الشاشات الأخرى التي تعمل باللمس ، إلا أن الشاشات المقاومة يمكن أن تكون دقيقة للغاية وتتميز بكونها حساسة للضغط بحيث تستجيب لأي جهاز إدخال ، بما في ذلك الإصبع أو القفاز أو قلم القلم
تقنية شاشة اللمس المقاومة هي أكثر التقنيات فعالية من حيث التكلفة في السوق اليوم.يوصى به عندما لا تسمح الميزانيات بحلول أكثر قوة.
حدود تقنية شاشة اللمس المقاومة:
لا ينصح به لتطبيقات الوصول العام
هل هناك فرق هيكلي بين تقنيات 4 أسلاك و 5 أسلاك؟
تمامًا مثل تقنية المقاومة التناظرية ذات 4 أسلاك ، يتكون مستشعر المقاومة التناظري المكون من 5 أسلاك من صفائح علوية وسفلية تواجه بعضها البعض مع وجود فجوة بينهما.على عكس تقنية المقاومة التناظرية المكونة من 4 أسلاك ، يتم وضع الأقطاب الكهربائية في أربع زوايا من الصفيحة السفلية بتقنية التناظرية المكونة من 5 أسلاك.عملية الاستشعار على النحو التالي
| مواصفات لوحة اللمس المقاومة للأسلاك | |
| الحجم العام | 5.7 بوصة إلى 22 بوصة |
| تتلاءم مع | جهاز عرض اللوحة |
| ميكانيكي | |
| طريقة الادخال | يد إصبع أو قفاز (مطاط أو قماش أو جلد) |
| القوة النشطة | قلم أو إصبع أو ما شابه <45 جم ~ 110 جم |
| تأثير الكرة | ø13.0.كرة فولاذية / 9 جم ، الارتفاع = 30 سم ، مرة واحدة ، بدون ضرر [التأثير في منطقة المركز] |
| متانة | > 35 مليون لمسة |
| دقة الموقف | <1.5٪ |
| بصري | |
| انتقال الضوء | 82٪ |
| سطح واضح | <3٪ |
| سطح مضاد للوهج | <4٪ |
| ضد نيوتن | أقل من 10٪ |
| لمعان | تم اختبار 90 ± 20 وحدة لمعان على سطح أمامي مطلي بشدة وفقًا لمعيار ASTM D 2457 |
| الكهرباء | |
| مصدر التيار | DC5V |
| مقاومة الدائرة | X: 20 ~ 25-0 ، ص: 20 ~ 250 درجة |
| الخطية | X <1.5٪ ، Y <1.5٪ |
| إجابة | <15 مللي ثانية |
| عازلة | > 20MΩ / 25V (تيار مستمر) |
| تحمل | لا يوجد ضرر فعال عند DC50V / 60sec. |
| الدقة | بناءً على دقة وحدة التحكم 4096 × 4096 |
| بيئي | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ + 60 درجة مئوية |
| الرطوبة العملية | 20٪ RH ~ 85٪ RH ، بدون تكاثف |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 80 درجة مئوية |
| رطوبة التخزين | 10٪ RH ~ 90٪ RH ، بدون تكاثف |
| ضد للماء | لا تتضرر من المياه الجارية المطبقة على المنطقة النشطة |
| الموثوقية | |
| دورة الحرارة | 70 درجة مئوية / 240 ساعة |
| الدورة الباردة | -40 درجة مئوية / 240 ساعة |
| الدورة الحرارية | -40 درجة مئوية ~ 7 درجة مئوية [60 دقيقة / دورة] * 10 دورات |
| نظام التشغيل | |
| نظام تشغيل | Linux / Dos / Windows ME / 95/98 / NT4.0 / XP / 2000/7 / Mac OS |
| ضمان | |
| شاشة تعمل باللمس 1 سنة | |
| وحدة تحكم باللمس 1 سنة | |
| مواصفات لوحة اللمس المقاومة للأسلاك 5 | |
| الحجم العام | 10.4 بوصة إلى 22 بوصة |
| تتلاءم مع | جهاز عرض اللوحة |
| ميكانيكي | |
| طريقة الادخال | يد إصبع أو قفاز (مطاط أو قماش أو جلد) |
| القوة النشطة | قلم أو إصبع أو ما شابه <45 جم ~ 110 جم |
| تأثير الكرة | ø13.0.كرة فولاذية / 9 جم ، الارتفاع = 30 سم ، مرة واحدة ، بدون ضرر [التأثير في منطقة المركز] |
| متانة | > 35 مليون لمسة |
| دقة الموقف | <1.5٪ |
| بصري | |
| انتقال الضوء | 82٪ |
| سطح واضح | <3٪ |
| سطح مضاد للوهج | <4٪ |
| ضد نيوتن | أقل من 10٪ |
| لمعان | تم اختبار 90 ± 20 وحدة لمعان على سطح أمامي مطلي بشدة وفقًا لمعيار ASTM D 2457 |
| الكهرباء | |
| مصدر التيار | DC5V |
| مقاومة الدائرة | X: 20 ~ 25-0 ، ص: 20 ~ 250 درجة |
| الخطية | X <1.5٪ ، Y <1.5٪ |
| إجابة | <15 مللي ثانية |
| عازلة | > 20MΩ / 25V (تيار مستمر) |
| تحمل | لا يوجد ضرر فعال عند DC50V / 60sec. |
| الدقة | بناءً على دقة وحدة التحكم 4096 × 4096 |
| بيئي | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ + 60 درجة مئوية |
| الرطوبة العملية | 20٪ RH ~ 85٪ RH ، بدون تكاثف |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 80 درجة مئوية |
| رطوبة التخزين | 10٪ RH ~ 90٪ RH ، بدون تكاثف |
| ضد للماء | لا تتضرر من المياه الجارية المطبقة على المنطقة النشطة |
| الموثوقية | |
| دورة الحرارة | 70 درجة مئوية / 240 ساعة |
| الدورة الباردة | -40 درجة مئوية / 240 ساعة |
| الدورة الحرارية | -40 درجة مئوية ~ 7 درجة مئوية [60 دقيقة / دورة] * 10 دورات |
| نظام التشغيل | |
| نظام تشغيل | Linux / Dos / Windows ME / 95/98 / NT4.0 / XP / 2000/7 / Mac OS |
| ضمان | |
| شاشة تعمل باللمس 1 سنة | |
| وحدة تحكم باللمس 1 سنة | |

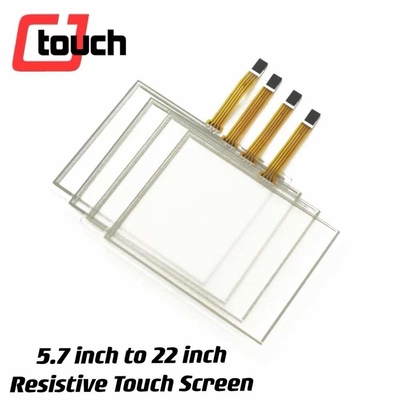

صورة المنتج
4 سحب الأسلاك
5 رسم الأسلاك
