تفاصيل المنتج:
|
| نوع: | 4 شاشة تعمل باللمس مقاومة الأسلاك | عازلة: | > 20MΩ / 25V (تيار مستمر) |
|---|---|---|---|
| متانة: | > 35 مليون لمسة | انتقال الضوء: | 82٪ |
| مصدر التيار: | DC5V | الأسلاك: | 4 أسلاك |
| إجابة: | <15 مللي ثانية | حسب الطلب: | يدعم |
| تسليط الضوء: | شاشة تعمل باللمس مقاومة POS,لوحة شاشة تعمل باللمس POS 19 بوصة,شاشة تعمل باللمس مقاومة 19 بوصة |
||
كيف تعمل شاشة اللمس المقاومة؟
بعبارات بسيطة ، فإن شاشة Resistive Touch Screen هي شاشة كمبيوتر حساسة للمس تستجيب عن طريق الضغط ، وعندما يتم الاتصال بسطح الشاشة التي تعمل باللمس ، يتم ضغط هاتين الصفحتين معًا.تحتوي كل ورقة على خطوط أفقية ورأسية تسجل الموقع الدقيق للمس.
عملية الاستشعار على النحو التالي.
يتم فرض الجهد الكهربائي لعملية الاستشعار بين القطب X1 و X2 على الورقة العلوية.بعد ذلك ، سيتم تشكيل توزيع متساوي الجهد على الورقة العلوية يوازي X1 و X2.
بافتراض أن القطب X1 هو 0V (أرضي) ، فقم بفرض 5V على القطب X2.إذا تم لمس النقطة المركزية بين القطبين الأيمن والأيسر ، فسيتم قياس 2.5 فولت بواسطة الصفيحة السفلية.إذا تم لمس نقطة تبعد 1/5 عن X1 (4/5 بعيدًا عن X2) ، فسيتم قياس 1V بالورقة السفلية.يتم الكشف عن نقطة إحداثيات X بهذه الطريقة.
بعد اكتشاف نقطة الإحداثيات في اتجاه X ، يتم فرض الجهد بين القطب Y1 و Y2 على الورقة السفلية.سيتم قياس النقطة بين Y1 و Y2 (إحداثي Y) بواسطة الورقة العلوية ، تمامًا بنفس طريقة إحداثيات X في الخطوة 1-2.
نظرًا لتكرار مجموعة الخطوة 1 ، 3 ، يستمر اكتشاف نقطتي إحداثيات X و Y للمواقع التي تم لمسها.
هل هناك فرق هيكلي بين تقنيات 4 أسلاك و 5 أسلاك؟
تمامًا مثل تقنية المقاومة التناظرية ذات 4 أسلاك ، يتكون مستشعر المقاومة التناظري المكون من 5 أسلاك من صفائح علوية وسفلية تواجه بعضها البعض مع وجود فجوة بينهما.على عكس تقنية المقاومة التناظرية المكونة من 4 أسلاك ، يتم وضع الأقطاب الكهربائية في أربع زوايا من الصفيحة السفلية بتقنية التناظرية المكونة من 5 أسلاك.عملية الاستشعار على النحو التالي
الميزة الأساسية
مواصفات المنتج
| مواصفات لوحة اللمس المقاومة للأسلاك | |
| الحجم العام | 5.7 بوصة إلى 22 بوصة |
| تتلاءم مع | جهاز عرض اللوحة |
| ميكانيكي | |
| طريقة الادخال | يد إصبع أو قفاز (مطاط أو قماش أو جلد) |
| القوة النشطة | قلم أو إصبع أو ما شابه <45 جم ~ 110 جم |
| تأثير الكرة | ø13.0.كرة فولاذية / 9 جم ، الارتفاع = 30 سم ، مرة واحدة ، بدون ضرر [التأثير في منطقة المركز] |
| متانة | > 35 مليون لمسة |
| دقة الموقف | <1.5٪ |
| بصري | |
| انتقال الضوء | 82٪ |
| سطح واضح | <3٪ |
| سطح مضاد للوهج | <4٪ |
| ضد نيوتن | أقل من 10٪ |
| لمعان | تم اختبار 90 ± 20 وحدة لمعان على سطح أمامي مطلي بشدة وفقًا لمعيار ASTM D 2457 |
| الكهرباء | |
| مصدر التيار | DC5V |
| مقاومة الدائرة | X: 20 ~ 25-0 ، ص: 20 ~ 250 درجة |
| الخطية | X <1.5٪ ، Y <1.5٪ |
| إجابة | <15 مللي ثانية |
| عازلة | > 20MΩ / 25V (تيار مستمر) |
| تحمل | لا يوجد ضرر فعال عند DC50V / 60sec. |
| الدقة | بناءً على دقة وحدة التحكم 4096 × 4096 |
| بيئي | |
| درجة حرارة التشغيل | -10 درجة مئوية ~ + 60 درجة مئوية |
| الرطوبة العملية | 20٪ RH ~ 85٪ RH ، بدون تكاثف |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 80 درجة مئوية |
| رطوبة التخزين | 10٪ RH ~ 90٪ RH ، بدون تكاثف |
| ضد للماء | لا تتضرر من المياه الجارية المطبقة على المنطقة النشطة |
| الموثوقية | |
| دورة الحرارة | 70 درجة مئوية / 240 ساعة |
| الدورة الباردة | -40 درجة مئوية / 240 ساعة |
| الدورة الحرارية | -40 درجة مئوية ~ 7 درجة مئوية [60 دقيقة / دورة] * 10 دورات |
| نظام التشغيل | |
| نظام تشغيل | Linux / Dos / Windows ME / 95/98 / NT4.0 / XP / 2000/7 / Mac OS |
| ضمان | |
| شاشة تعمل باللمس 1 سنة | |
| وحدة تحكم باللمس 1 سنة | |

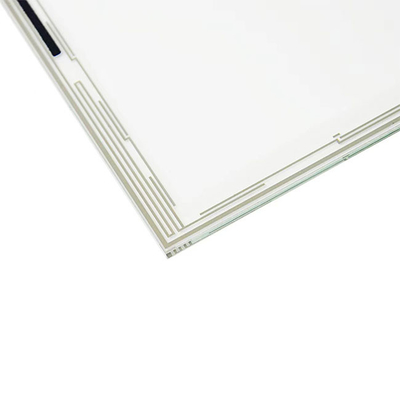

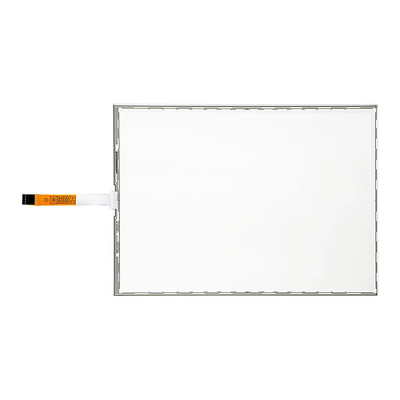

صورة المنتج
رسم تقنى _ رسم عن طريق الكمبيوتر
